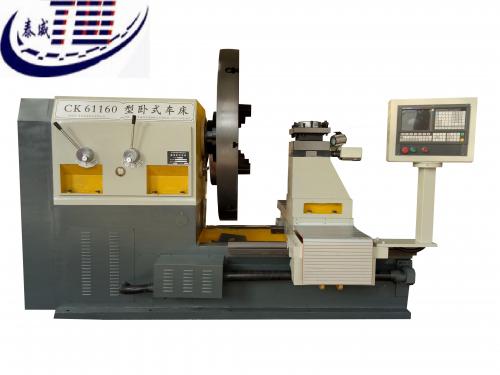

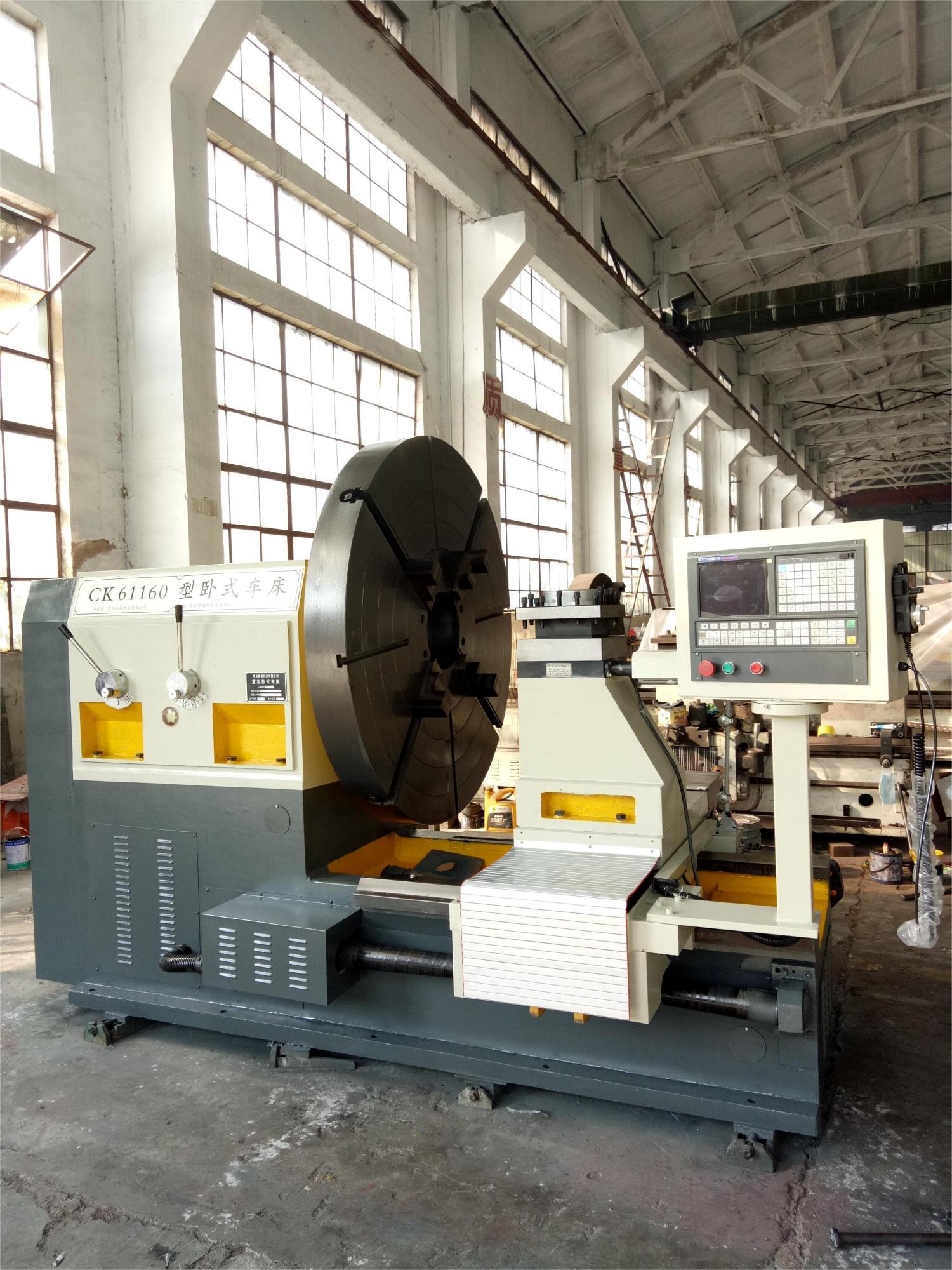

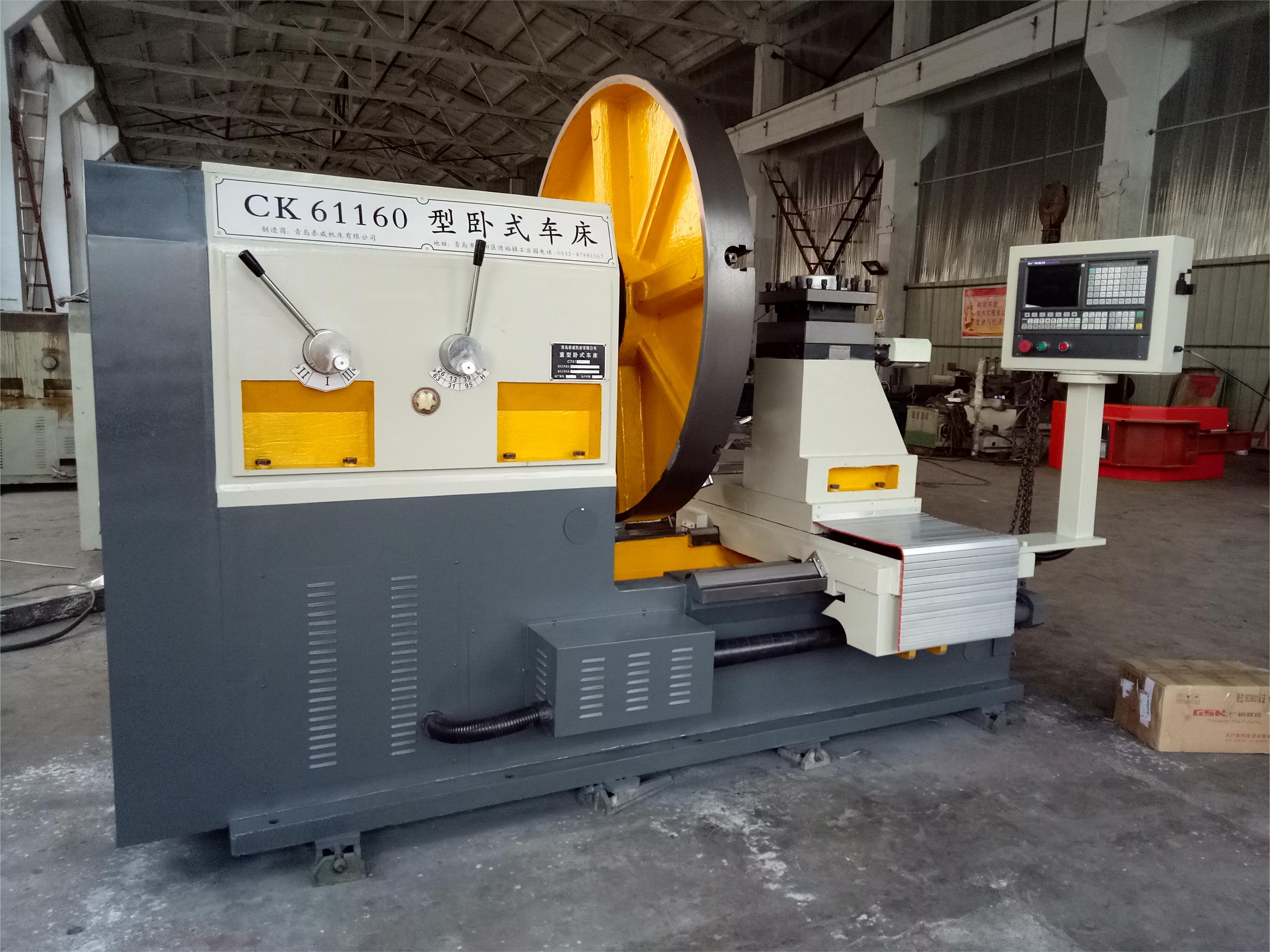

CK61160數控臥式車床
重型臥式車床
如果您對我們的產品有任何方面的疑問,請聯系我們的團隊給您提供量身解決方案
聯系我們 CK61160數控臥式車床主要可承擔各種車削工作，能夠車削各種零件的端面、外圓、錐面等工藝。機床具有剛性強、效率高、節能、安全可靠、操作方便和造型美觀等特點。機床主軸具有很好的剛度；采用側排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。
規格
詳情
一、機床主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
||
|
最大回轉直徑 |
mm |
Φ1600 |
|
||
|
卡盤直徑 |
mm |
Φ1400（四爪） |
|
||
|
最大工件長度 |
mm |
500 |
|
||
|
滑板上最大回轉直徑 |
mm |
Φ1200 |
|
||
|
床身導軌寬度 |
mm |
880 |
|
||
|
床身導軌長度 |
mm |
1280 |
|
||
|
主軸 |
主軸孔錐度 |
莫氏 |
莫氏6號 |
|
|
|
轉速范圍 |
r/min |
13-95 |
|
||
|
轉速級數 |
|
變頻 |
|
||
|
主電機功率 |
kW |
15（變頻） |
|
||
|
X/Z軸快移速度 |
m/min |
伺服電機 |
|
||
|
X軸行程 |
mm |
800 |
|
||
|
Z軸行程 |
mm |
500 |
|
||
|
電動刀架 |
刀架形式 |
|
數控方刀臺 |
|
|
|
刀方尺寸 |
mm |
300*300 |
|
||
|
伺服電機 |
大溜板 |
NM |
22 |
|
|
|
中溜板 |
NM |
10 |
|
||
|
中心高（距床身/地面） |
mm |
800/1350 |
|
||
|
最大工件重量 |
t |
2 |
|
||
|
機床重量 |
t |
6 |
|
||
二、 機床精度
|
檢 驗 項 目 |
檢驗標準 |
|
加工精度 |
0.03 |
|
加工工件圓柱度 |
0.03 / 300 |
|
加工表面粗糙度 |
Ra3.2μm~Ra5μm |
三、機床主要配置
床頭箱總成1件,卡盤1件，床身總成1件，主電機1臺，進給電機1臺，溜板總成1套，方刀臺1件，卡盤扳手1件。
